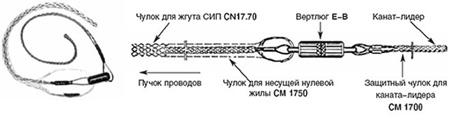

Комплект приспособлений для раскатки СИП

Соединение между канатом-лидером натяжения и СИП осуществляется с использованием следующих элементов:

  • металлического чулка СМ 1700, прочно закрепленного на канате-лидере и предназначенного для устранения любого узла, который может ослабить прочность троса;
  • вертлюга типа Е-В с шариками; металлического чулка для несущей нулевой жилы СМ 1750 сечением 25-95 мм2;
  • чулка для жгута CN из синтетического материала, покрывающего СИП, для сво­бодного прохождение через шкивы роликов.

Металлический чулок для несущей нулевой жилы

Позиция

Сечение жил, мм2

Диаметр мин., мм

Диаметр макс., мм

Масса, г.

CM 17.50

25-95

8

18

110

Полимерные чулки для жгута СИП

Позиция

Сечение жил, мм2

Диаметр мин., мм

Диаметр макс., мм

Масса, г.

CN 17.35

3x16+25-3x35+54

30

40

180

CN 17.70

3x35+54?3x95+70

35

45

200

CN 17.150

3x95+70-3x150+95

38

50

220

Вертлюг

Позиция

Длина, мм

Диаметр троса-лидера, мм

Допустимое натяжение, даН

Масса, г.

Е-В

125

10

1500

500

Ролики для раскатки СИП типа RT 1, RT 2

Назначение:

  • Предназначен для промежуточных и угловых опор.

Характеристика:

  • Вращающийся крюк выполнен из латуни (NP 13380).
  • Арматура и шкив выполнены из сплава алюминия.
  • Шкив с круглым желобом покрыт защитным слоем синтетической эмали.
  • Блокирующее устройство предотвращает сползание пучка проводов с ролика.
  • Ролики крепятся за отверстие в кронштейне СS 1500Е. Значительно сокращают время раскатки СИП.

Позиция

Разрушающая нагрузка, даН

Масса, кг

Количество в упаковке, шт.

RT 1

800

2

5

RT 2

800

2,5

4

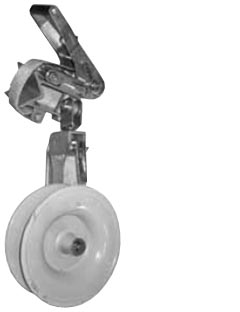

Ролик раскаточный типа RT 5

Назначение:

  • Ролик RT 5 крепится прямо на опорах при помощи ремня.
  • Предназначен для концевых опор.

Позиция

Разрушающая нагрузка, даН

Масса, кг

Количество в упаковке, шт.

RT 5

800

5,2

2

Натяжное устройство для несущей нулевой жилы (монтажный зажим) SCT 50.70

Характеристика:

  • Захваты изготовлены из алюминиевого сплава, имеют покрытие из синтетической эмали.
  • Общая масса 2,8 кг.
  • Применяется для нулевой несущей жилы сечением 25, 35, 50, 54,6, 70, 95 мм2.
  • Максимальная рабочая нагрузка 800 даН.
  • Габарит сжатия 160 мм.

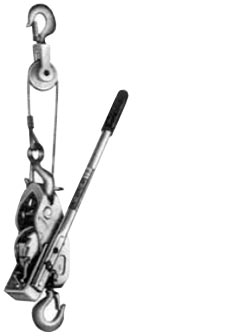

Ручная лебёдка

Характеристика:

  • Лебёдка с дополнительным блоком и крюком на ролике.
  • Натяжение производится при помощи рычага без больших физических усилий.





Положение А (с дополнительным блоком)

Положение В (без дополнительного блока)

Позиция

Масса, кг

Усилие, даН

Диаметр кабеля, мм

Максимальная нагрузка, даН

Ход м

Н  м

Максимальная нагрузка, даН

Ход м

Н  м

РТ 500

4,0

30

4,0

500

3,80

0,55

250

7,60

0,47

РТ 1000

4,2

40

5,6

1000

2,00

0,55

500

4,00

0,42

РТ 1600

6,2

48

6,4

1600

3,30

0,66

800

6,60

0,47

Лента с самосхватывающейся мастикой SCT 20

Назначение:

  • Для восстановления изоляции проводов до 60 кВ. Для наполнения и выравнивания поверхности под термоусаживаемыми изделиями.

Характеристика:

  • Изоляционная лента черного цвета с самосхватывающейся мастикой.
  • Лента обладает высокой эластичностью.
  • Устойчива к воздействию солнечного ультрафиолета, озона.

Размер ленты:

  • Толщина − 0,75 мм.
  • Длина − 10 м.
  • Ширина − 22 мм.

Инструкция по монтажу:

Необходимо отделить защитный слой. Растянуть слой ленты с мастикой, уменьшив его на 2/3 от первоначальной ширины. Затем, с усилием наложить два слоя на место повреждения или прокола изоляции. Изоляция провода восстанавливается через 24 часа.
